SNAB 消隙螺母

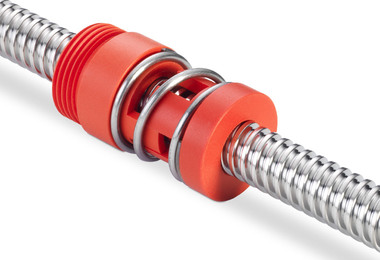

Thomson 的 SNAB 螺紋安裝樣式設計具有最高的設計靈活性，允許消隙裝置通過 1 英寸直徑。該設計極具簡單性，常常為他人所效法。它比 XC 系列導程螺桿螺母更靈活，并可實現零側隙，直至達到目錄規格中的預緊重量。所有 SNAB 均由內部潤滑縮醛材料制成，可實現出色的潤滑和極低的磨損。
Click here to optimize your design with a custom lead screw and nut solution.
讓 Thomson 幫助您作出選擇！
- 線性 MOTIONEERING® 滾珠和導程螺桿定型和選擇工具 >
SNAB 消隙產品規格（公制單位）：
| 直徑 （毫米） |
導程（毫米） | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1? | ?2 | 3? | 4? | ?5 | ?6 | ?8 | 10 | 12? | ?15 | ?16 | 20 | 25? | ?35 | 45? | 50? | ||
| ?6 | X | ? | ? | ||||||||||||||
| ?10 | ? | ?X | ?X | X | X | X | ?X | X | ? | ?X | X | ? | |||||
| ?12 | X | X | ?X | X | X | ?X | ? | X | ?X | ||||||||
| ?16 | ? | ? | X | ?X | ? | X | ? | ? | ?X | ? | ?X | ?X | ? | ||||
| ?20 | X | X | ? | X | X | ?X | ?X | X | |||||||||
| ?24 | ? | X | ? | ? | ? | ? | ? | ||||||||||
SNAB 消隙產品規格（英制單位）：
|
直徑 （英寸） |
導程（英寸，除非另有說明） | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| .031? | ?.05 | .063? | 2 mm? |
?.083 | ?.1 | ?3 mm |
.125? | 4 mm? |
?.167 | ?.2 | .25? | .3? | ?.375 | .5? | .8? | 1.0? | 1.2? | ?1.5 | 2.0? | ||
| 3/16 | ? | ?X | ? | ? | ? | ? | ? | ?X | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | |
| 1/4 | ?X | ?X | ?X | ?X | ? | ? | ?X | ?X | ? | ? | ?X | ?X | ? | ? | ?X | ? | ? | ? | ? | ? | |
| 5/16 | ? | ? | ? | ? | ?X | ? | ? | ? | ? | ?X | ? | ?X | ? | ? | ?X | ? | ?X | ? | ? | ? | |
| 3/8 | ? | ?X | ?X | ?X | ?X | ?X | ? | ?X | ? | ?X | ?X | ?X | ?X | ?X | ?X | ? | ?X | ?X | ? | ? | |
| 7/16 | ? | ? | ? | ? | ? | ? | ? | ?X | ? | ? | ? | ?X | ? | ? | ?X | ? | ? | ? | ? | ? | |
| 1/2 | ? | ? | ?X | ? | ? | ?X | ? | ? | ?X | ? | ?X | ?X | ? | ? | ?X | ?X | ?X | ? | ?X | ? | |
| 5/8 | ? | ? | ? | ? | ? | ?X | ? | ?X | ? | ? | ?X | ?X | ? | ? | ?X | ? | ? | ? | ? | ? | |
| 3/4 | ? | ? | ? | X | ? | X | ? | X | X | X | X | X | X | ||||||||
| ?1.0 | ? | ? | ? | ? | ? | ?X | ? | ?X | ? | ? | ?X | ?X | ? | ? | ?X | ? | ?X | ? | ? | ? | |
?
SNAB 消隙產品特點
- 實現零背隙，直至達到目錄規格中的預緊重量
- 更高的設計靈活性，允許消隙裝置通過1英寸直徑
- 由內部潤滑縮醛材料制成，潤滑性好、磨損極低
- 易于裝配
- 適合低溫應用
2D/3D CAD Drawings
| 梯形絲杠組件 | |||
| 梯形絲杠螺母 |
